OTDR

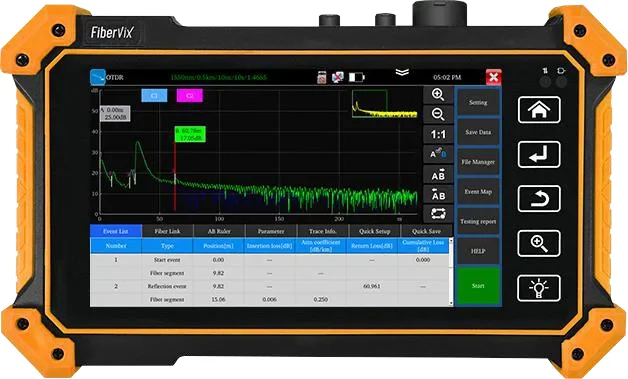

OTDR Multifunção Fibra Apagada 1310/1550 nm 100 km FiberVix FV2050
- Modelo
- FV2050
- Marca
- Fibervix
OTDR multifuncional para fibra apagada, com alcance de 100 km, 1310/1550 nm, 24/26 dB, tela OLED de 5,55 polegadas e relatórios em Excel e PDF.
Características
- OTDR para fibra apagada, com alcance máximo de teste de 100 km
- Comprimento de onda 1310 / 1550 nm e faixa dinâmica 24 / 26 dB (opcionais)
- Tela sensível ao toque OLED de 5,55 polegadas, resolução 1280 × 720
- OTDR automático, régua AB e mapa de eventos
- Medidor de potência óptica (OPM), localizador visual de falhas (VFL) e fonte de laser
- Teste de cabo de rede RJ45 100M / 1000M
- Relatórios em PDF e Excel e dados no padrão SOR
- Controle remoto via internet
Descrição
Principais recursos
- OTDR para fibra apagada, com alcance máximo de teste de 100 km.
- Comprimento de onda 1310 / 1550 nm e faixa dinâmica 24 / 26 dB (opcionais).
- Tela sensível ao toque OLED de 5,55 polegadas, resolução 1280 × 720.
- OTDR automático, régua AB e mapa de eventos.
- Medidor de potência óptica (OPM), localizador visual de falhas (VFL) e fonte de laser.
- Teste de cabo de rede RJ45 100M / 1000M.
- Relatórios em PDF e Excel e dados no padrão SOR.
- Controle remoto via internet.
Teste automático de OTDR
OTDR automático por padrão. FastSet permite ajustar rapidamente o comprimento de onda, a faixa dinâmica, a largura de pulso e o tempo de medição; FastSave salva rapidamente o arquivo da curva atual. A régua AB inclui perda, distância e atenuação do trecho AB.
Especificações técnicas
| Tipo | OTDR multifuncional para fibra apagada |
|---|---|
| Alcance máximo de teste | 100 km |
| Comprimento de onda | 1310 / 1550 nm (opcional) |
| Faixa dinâmica | 24 / 26 dB (opcional) |
| Tela | OLED sensível ao toque, 5,55″, 1280 × 720 |
| Teste de sinal óptico | Suporta sinal óptico inferior a -5 dBm (filtragem com alto isolamento) |
| Relatórios | PDF e Excel |
| Formato de dados | SOR |
| Armazenamento | Memória interna e cartão TF (Micro SD) |
| Transferência de dados | USB e internet |
| Controle remoto | Via internet |
| Comprimentos de onda | 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 nm |
|---|---|
| Faixa de potência | -70 a +10 dBm |
| Alcance máximo de teste | Até 8 km |
|---|---|
| Fonte | Laser vermelho, para fibras monomodo e multimodo |
| Comprimento de onda de saída | O mesmo do OTDR |
|---|---|
| Modos | CW / 270 / 330 / 1000 / 2000 Hz |
| Cabos | 100M / 1000M (RJ45) |
|---|---|
| Diagnóstico | Sequência dos fios, continuidade dos pares e falhas no conector |
| Portas ópticas | VFL, OPM e OTDR / fonte de laser |
|---|---|
| Entrada Type-C | 5 V / 2 A |
| Saída de alimentação | DC 5 V / 1 A (USB) |
| Slot para cartão | Micro SD |
| Porta UTP (Ethernet) | Sim |
| Lâmpada LED | Sim |
Itens inclusos
- Equipamento OTDR
- Caixa de embalagem
- Bolsa de transporte
- Bateria de íons de lítio
- Cabo USB Type-C
- Relatório de teste OTDR
- Testador de cabos
